Клапан противопожарный КПС-1м-МЗ/КПС-2м-МЗ

Клапан КПС-1м-МЗ/КПС-2м-МЗ

Клапаны в морозостойком исполнении изготавливаются в 2 модификациях: КПС-1м-МЗ и КПС-2м-МЗ, отличающихся пределом огнестойкости. Функциональное назначение:

• НО - нормально открытый;
• НЗ - нормально закрытый

Тип привода:

• МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
• МВ(24/220)Т - электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством;

Тип сечения: прямоугольное (квадратное) Дополнительные опции:

• K - наличие клеммной колодки (для MB...,MS...);
• с ТРУ 72 град - наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MB...,MS...).

Предел огнестойкости клапана КПС-1м-МЗ:

• в режиме нормально открытого (огнезадерживающего) клапана - EI 90
• в режиме нормально закрытого (дымового) клапана - EI 90, E 90

Предел огнестойкости клапана КПС-2м-МЗ:

• в режиме нормально открытого (огнезадерживающего) клапана - EI 120
• в режиме нормально закрытого (дымового) клапана - EI 120, E 120

Противопожарный клапан систем вентиляции зданий и сооружений по своему функциональному назначению может применятся как в качестве огнезадерживающего с нормально открытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013. Конструкция клапанов:

• Клапан КПС-1м-МЗ/КПС-2м-МЗ (далее клапан) изготовлен из оцинкованной стали.
• Специальная конструкция клапана обеспечивает его работоспособность при низких температурах, предотвращая смерзание подвижных металлических частей, за счет исключения их соприкосновения. Электромеханический привод располагается в утепленном защитном кожухе.

Вид климатического исполнения и категория размещения:

• УХЛ1 по ГОСТ 15150
• предельные значения рабочей температуры окружающего воздуха от -60С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

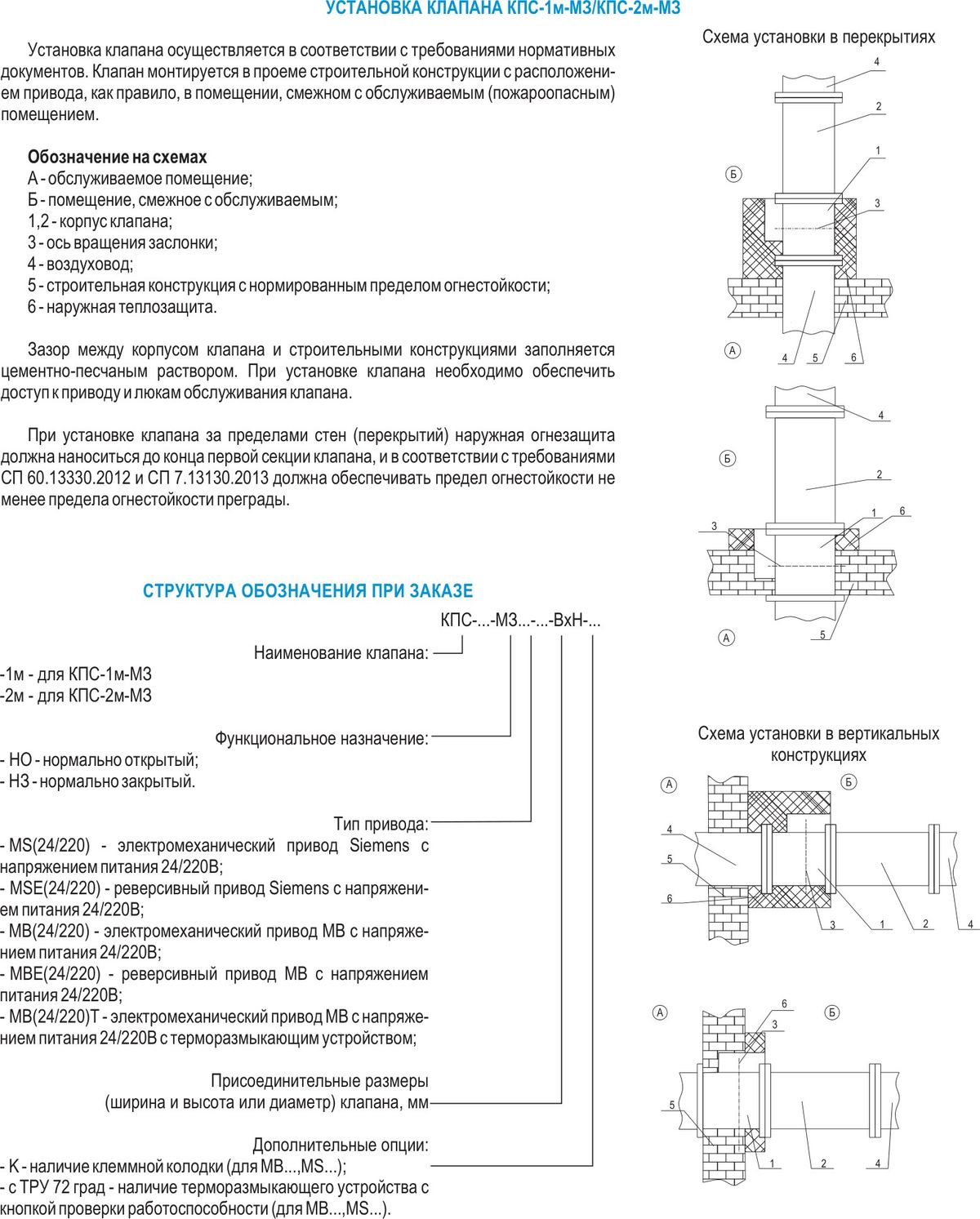

Особенности монтажа:

• КПС-1м(90) работоспособен в любой пространственной ориентации.
• Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.
• Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
